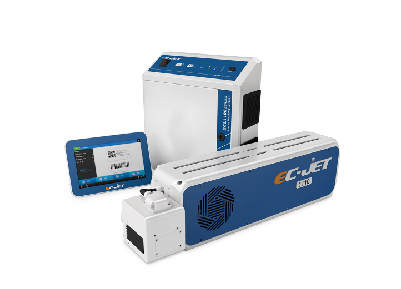

ECL1100系列激光打碼系統包括ECL1130ECL1140ECL1160等，具有結構緊湊、設計模塊化、標碼質量高、
字跡持久的特點，具有應用多樣化，可滿足高中低生產線應用。
ECL系列激光打碼系統采用了先進的掃描振鏡技術，能夠在超大的打印表面上快速完成高質量打印。
其緊湊的結構設計，可安裝在狹小空間內。可選符合IP65防護等級設計，滿足惡劣生產環境要求。
| 產品參數 |
| 產品型號 | ECL1100 |
| 激光類型 | 密閉金屬腔二氧化碳激光管，免維護，平均無故障時間45,000小時 |
| 激光波長 | 10.6um（10.2um，9.3um激光管可選） |
| 激光能量 | 10W |
| 標刻特點 | |
| 每秒字符數 | 900 |
| 生產線速度 | 180米/分鐘 |
| 標刻行數 | 不受限制 |
| 字符高度 | 0.8mm ~ 最大打標范圍 |
| 字體 | 26種字體，多語言支持，支持用戶自定義字體 |
| 機器可讀碼 | 條形碼，二維碼 |
| 標志/符號 | BMP/DXF/HPGL/JPEG |
| 圖形元素 | 點、直線、弧形、矩形、多邊形、橢圓、圓 |
| 變量 | 序列號、文本、日期、時間、計數器、班次代碼 |
| 打標范圍 | 50*50mm，70*70mm，110*110mm，140*140 mm，175*175mm，210*210mm |
| 焦距 | 75mm，100mm，150mm，200mm，250mm，300mm |
| 操作功能 | 10.1英寸所見即所得彩色觸摸屏，QWERTY 或 AZERTY 虛擬鍵盤，快捷的圖標向導式操作、在線幫助，多語言支持，支持以太網遠程PC操作和組網 |
激光頭 | 不銹鋼和陽極氧化鋁 |
| 控制柜 | 不銹鋼結構 |
| 輸入/輸出 | |
| 產品檢測輸入 | NPN/PNP/24V-檢測器 |
| 產品速度檢測 | 同步器或同步信號 |
| 信號輸入 | 啟動，停止，互鎖 |
| 信號輸出 | 運行狀態指示，煙霧吸收凈化器控制，冷卻裝置控制，機器遠程控制 |
| 通信接口 | RS-232，以太網（10/100 Mbit）,USB端口 |
| 設施條件 | |
電源要求 | 90-264V AC，47-63Hz，1000W/1300W(ECL1160) |
| 冷卻系統 | 空氣冷卻 |
| 運行溫度 | 5 - 40℃ |
| 運行濕度 | 10% - 90%RH，無凝結 |
| 密閉和安全標準 | IP55，可選用IP65 |
| 選項 | 紅外光束定位，紅外光束定焦，網絡和遠程控制軟件（TCP/IP），USB備份存儲套件，支架套裝，煙霧吸收凈化器 |
◆每秒打印字符數、生產線速度取決于表材和標刻內容

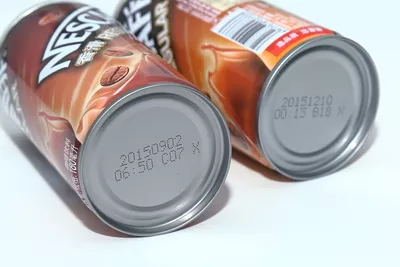

| 應用效果 |
